معرفی جامع سرور dl380 – کانفیگهای RAID و پردازنده
سرور HPE ProLiant DL380 Gen9 (DL380 G9) به عنوان یکی از سرورهای محبوب HPE، از مادربردهای مختلفی پشتیبانی می‌کند، که بسته به پیکربندی و نیازهای مختلف، مدل‌های متفاوتی دارد. به طور کلی، مادربردهای این سرور برای پشتیبانی از پردازنده‌های Intel Xeon E5-2600 v3/v4 طراحی شده‌اند و معمولاً از ویژگی‌های زیر برخوردار هستند:
- تعداد سوکت‌های پردازنده: مادربرد DL380 G9 دو سوکت دارد و قابلیت نصب دو پردازنده Intel Xeon را داراست.
- حافظه رم: این مادربردها از DDR4 ECC Registered پشتیبانی می‌کنند و دارای ۲۴ اسلات DIMM برای نصب حافظه رم هستند.
- شکاف‌های PCIe: معمولاً تعداد ۶ تا ۸ اسلات PCIe برای نصب کارت‌های توسعه مانند کارت شبکه یا کارت‌های ذخیره‌سازی دارند.
- کنترلر ذخیره‌سازی: مدل‌های مختلف این مادربردها ممکن است به کنترلرهای مختلف HPE Smart Array مجهز باشند که از RAID پشتیبانی می‌کنند.
- پورت‌های I/O: شامل پورت‌های USB 3.0، پورت VGA، پورت سریال و پورت‌های شبکه گیگابیتی (RJ-45).
در واقع تفاوت اصلی مدل‌های مختلف مادربرد این دستگاه به پیکربندی اسلات‌های PCIe، کنترلرهای RAID و قابلیت‌های شبکه مربوط میشود.
در سرور HPE ProLiant DL380 Gen9 (DL380 G9)، کنترلرهای ذخیره‌سازی (Storage Controllers) نقش بسیار مهمی در مدیریت هارد دیسک‌ها و تجهیزات ذخیره‌سازی دارند. این کنترلرها وظیفه مدیریت داده‌ها بر روی درایوهای داخلی (مانند HDD و SSD) و فراهم کردن قابلیت‌های RAID را بر عهده دارند. چندین مدل کنترلر ذخیره‌سازی وجود دارد که هر کدام ویژگی‌های متفاوتی ارائه می‌دهند و بسته به نیاز سرور و بار کاری (Workload) متفاوت هستند.
انواع کنترلرهای ذخیره‌سازی در سرور DL380 G9

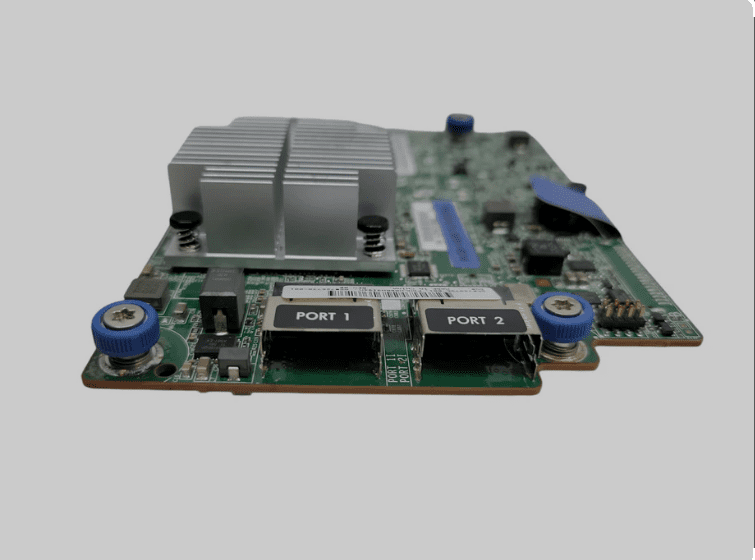

- HPE Smart Array P440ar Controller:
- نوع: RAID
- کانکتور: تعبیه شده روی مادربرد (onboard)
- سطوح RAID: پشتیبانی از RAID 0, 1, 5, 6, 10, 50, 60
- حافظه کش (Cache): ۲ گیگابایت FBWC (Flash Backed Write Cache)
- ویژگی‌ها: این کنترلر یکی از محبوب‌ترین کنترلرها برای سرور DL380 G9 است. قابلیت‌های پیشرفته‌ای برای مدیریت حجم‌های ذخیره‌سازی بزرگ ارائه می‌دهد و به دلیل وجود حافظه کش، سرعت و عملکرد بالایی را تضمین می‌کند.
- HPE Smart Array P840 Controller:
- نوع: RAID
- کانکتور: اسلات PCIe
- سطوح RAID: پشتیبانی از RAID 0, 1, 5, 6, 10, 50, 60
- حافظه کش (Cache): ۴ گیگابایت FBWC
- ویژگی‌ها: این کنترلر برای سرورهایی طراحی شده که نیاز به عملکرد بالا و حجم ذخیره‌سازی بیشتر دارند. معمولاً برای پیاده‌سازی راهکارهای ذخیره‌سازی گسترده در سازمان‌های بزرگ استفاده میشود.
- HPE Smart Array P440 Controller:
- نوع: RAID
- کانکتور: اسلات PCIe
- سطوح RAID: پشتیبانی از RAID 0, 1, 5, 6, 10, 50, 60
- حافظه کش (Cache): ۲ گیگابایت FBWC
- ویژگی‌ها: مشابه مدل P440ar اما به صورت کارت قابل اضافه کردن از طریق اسلات PCIe ارائه میشود.
- HPE Smart Array B140i Controller:
- نوع: RAID نرم‌افزاری (Software RAID)
- سطوح RAID: پشتیبانی از RAID 0, 1, 5, 10
- ویژگی‌ها: این کنترلر که به صورت پیش‌فرض بر روی مادربرد تعبیه شده است، بیشتر برای استفاده در محیط‌هایی با نیازهای کمتر به عملکرد بالا مناسب است. این کنترلر از RAID نرم‌افزاری پشتیبانی می‌کند که عملکرد کمتری نسبت به کنترلرهای سخت‌افزاری دارد، اما همچنان برای بسیاری از کاربردهای معمولی مناسب است.
- HPE Smart HBA H240:
- نوع: HBA (Host Bus Adapter)
- کانکتور: اسلات PCIe
- سطوح RAID: بدون RAID یا پشتیبانی ابتدایی از RAID 0, 1
- ویژگی‌ها: این کنترلر برای کاربرانی که نیاز به عملکرد HBA با کمترین سطح RAID دارند مناسب است. این کنترلر به طور عمده برای اتصال دستگاه‌های ذخیره‌سازی بیرونی یا زمانی که نیاز به RAID پیشرفته ندارید استفاده میشود.
- HPE Smart Array P840ar Controller:
- نوع: RAID
- کانکتور: تعبیه شده روی مادربرد (onboard)
- سطوح RAID: پشتیبانی از RAID 0, 1, 5, 6, 10, 50, 60
- حافظه کش (Cache): ۴ گیگابایت FBWC
- ویژگی‌ها: این کنترلر برای سرورهایی که نیاز به RAID پیشرفته دارند و به دنبال پایداری و سرعت بالاتر هستند، مناسب است.
مقایسه کنترلرهای RAID سخت‌افزاری و نرم‌افزاری:
- کنترلرهای RAID سخت‌افزاری (مانند P440ar یا P840): این کنترلرها از پردازنده‌های مستقل برای مدیریت RAID استفاده می‌کنند، که موجب افزایش کارایی و کاهش بار روی پردازنده اصلی سرور میشود. همچنین، حافظه کش به آنها امکان بهینه‌سازی سرعت نوشتن و خواندن داده‌ها را می‌دهد.
- کنترلرهای RAID نرم‌افزاری (مانند B140i): از منابع پردازشی سیستم برای انجام وظایف RAID استفاده می‌کنند، که در بار کاری سنگین می‌تواند کارایی سرور را کاهش دهد. این کنترلرها به صورت اقتصادی‌تر بوده و برای محیط‌های کاری سبک مناسب‌اند.
پس میشود گفت
انتخاب مدل مناسب کنترلر ذخیره‌سازی برای سرور DL380 G9 به نیازهای کسب‌وکار و حجم کارهای شما بستگی دارد. اگر به کارایی بالا، پشتیبانی از RAID پیشرفته و حافظه کش نیاز دارید، کنترلرهای P440 یا P840 مناسب هستند. اما اگر به دنبال یک راهکار ساده‌تر و اقتصادی‌تر هستید، کنترلرهای نرم‌افزاری B140i یا HBA مانند H240 مناسب‌تر خواهند بود.
رابط‌های هارد دیسک (HDD) و ذخیره‌سازی در DL380
رابط‌های هارد دیسک (HDD) و درایوهای ذخیره‌سازی در سرورها و کامپیوترها به دو دسته کلی تقسیم می‌شوند که به سایز و نوع اتصال هارد دیسک‌ها مربوط می‌شوند: هارد کوچک (۲.۵ اینچ) و هارد بزرگ (۳.۵ اینچ). این سایزها بیشتر به اندازه فیزیکی هارد دیسک‌ها اشاره دارند، اما نوع رابط‌ها و پروتکل‌های اتصال نیز در این دسته‌بندی تأثیرگذار هستند. حالا به توضیح رابط‌های معمول هر دو نوع هارد دیسک می‌پردازیم:
۱. رابط‌های هارد دیسک کوچک (۲.۵ اینچ)
هارد دیسک‌های ۲.۵ اینچی معمولاً در لپ‌تاپ‌ها، سرورها و سیستم‌های ذخیره‌سازی مورد استفاده قرار می‌گیرند. این هاردها جمع و جورتر هستند و به دلیل فضای کمتری که اشغال می‌کنند، در سیستم‌هایی که نیاز به بهینه‌سازی فضا دارند، به کار می‌روند.
رابط‌های متداول برای هارد دیسک‌های ۲.۵ اینچ:
- SATA (Serial ATA):
- نوع اتصال: یکی از رایج‌ترین رابط‌ها برای هارد دیسک‌های ۲.۵ اینچی است.
- سرعت انتقال: سرعت انتقال داده در نسل‌های مختلف SATA تفاوت دارد:
- SATA I: حداکثر ۱.۵ گیگابیت بر ثانیه
- SATA II: حداکثر ۳ گیگابیت بر ثانیه
- SATA III: حداکثر ۶ گیگابیت بر ثانیه
- ویژگی‌ها: این رابط بیشتر برای هاردهای مکانیکی (HDD) و همچنین برخی از SSDهای ۲.۵ اینچی مورد استفاده قرار می‌گیرد.
- SAS (Serial Attached SCSI):
- نوع اتصال: مخصوص سرورها و سیستم‌های ذخیره‌سازی پیشرفته است.
- سرعت انتقال: نسل‌های مختلف SAS دارای سرعت‌های متفاوتی هستند، اما معمولاً SAS-2 سرعتی تا ۶ گیگابیت بر ثانیه و SAS-3 تا ۱۲ گیگابیت بر ثانیه دارند.
- ویژگی‌ها: این رابط بیشتر در محیط‌های سازمانی استفاده میشود و از قابلیت‌های پیشرفته RAID و اتصال همزمان چندین دستگاه بهره می‌برد.
- NVMe (Non-Volatile Memory Express):
- نوع اتصال: برای SSDهای بسیار سریع استفاده میشود و از طریق اسلات PCIe (درایوهای M.2 یا U.2) به سیستم متصل میشود.
- سرعت انتقال: به‌دلیل استفاده از PCIe، می‌تواند به سرعت‌های بسیار بالایی (تا چندین گیگابایت بر ثانیه) دست پیدا کند.
- ویژگی‌ها: NVMe درایوهای ۲.۵ اینچی کمتر متداول هستند، اما در برخی سرورها با کانکتور U.2 به کار می‌روند و سرعت فوق‌العاده بالایی ارائه می‌دهند.
۲. رابط‌های هارد دیسک بزرگ (۳.۵ اینچ)
هارد دیسک‌های ۳.۵ اینچی بزرگتر از هاردهای ۲.۵ اینچی هستند و بیشتر در دسکتاپ‌ها، سیستم‌های ذخیره‌سازی حجیم و برخی سرورها استفاده می‌شوند. این هاردها معمولاً فضای ذخیره‌سازی بیشتری ارائه می‌دهند.
رابط‌های متداول برای هارد دیسک‌های ۳.۵ اینچ:
- SATA (Serial ATA):
- نوع اتصال: مشابه هاردهای ۲.۵ اینچی، SATA رایج‌ترین رابط برای هاردهای ۳.۵ اینچی است.
- ویژگی‌ها: SATA در هاردهای مکانیکی بزرگ بیشتر برای ذخیره‌سازی انبوه داده‌ها و کاربری‌های خانگی یا اداری استفاده میشود.
- SAS (Serial Attached SCSI):
- نوع اتصال: بیشتر در هاردهای ۳.۵ اینچی استفاده میشود که برای سرورها و محیط‌های تجاری با نیازهای ذخیره‌سازی بالا طراحی شده‌اند.
- ویژگی‌ها: هاردهای SAS برای ذخیره‌سازی داده‌های حساس در محیط‌های سازمانی با کارایی و قابلیت اطمینان بالا به کار می‌روند.
تفاوت بین هاردهای ۲.۵ اینچ و ۳.۵ اینچ:
- اندازه فیزیکی: همانطور که از نامشان پیداست، هاردهای ۲.۵ اینچی کوچکتر هستند و فضای کمتری اشغال می‌کنند، در حالی که هاردهای ۳.۵ اینچی بزرگتر هستند و بیشتر در دسکتاپ‌ها یا سیستم‌های ذخیره‌سازی حجیم دیده می‌شوند.
- ظرفیت ذخیره‌سازی: هاردهای ۳.۵ اینچی معمولاً ظرفیت‌های بیشتری دارند، در حالی که هاردهای ۲.۵ اینچی به دلیل کوچکتر بودن، ظرفیت کمتری نسبت به همتایان ۳.۵ اینچی خود دارند.
- کاربرد: هاردهای ۲.۵ اینچی بیشتر در لپ‌تاپ‌ها، سرورها و تجهیزات ذخیره‌سازی که نیاز به فشردگی بیشتری دارند استفاده می‌شوند، در حالی که هاردهای ۳.۵ اینچی بیشتر در سیستم‌های دسکتاپ و ذخیره‌سازی خانگی به کار می‌روند.
- کارایی: هاردهای ۲.۵ اینچی به دلیل استفاده بیشتر از SSDها (Solid State Drives) معمولاً سرعت بالاتری دارند، اما هاردهای ۳.۵ اینچی برای ذخیره‌سازی داده‌های حجیم مناسب‌تر هستند.
نتیجه‌گیری:
رابط‌های هارد دیسک کوچک و بزرگ بستگی به نیاز سیستم و کاربردی که از آنها انتظار دارید دارد. SATA و SAS از رایج‌ترین رابط‌ها برای هر دو سایز هارد هستند و بسته به نیازهای کاربری و سرعت انتقال داده می‌توانید یکی از این دو را انتخاب کنید. در سیستم‌های حرفه‌ای‌تر، NVMe به‌عنوان یک استاندارد جدید برای SSDهای سریع‌تر در حال گسترش است، اما بیشتر در هاردهای ۲.۵ اینچی و برای کاربردهای پیشرفته دیده میشود.
bay

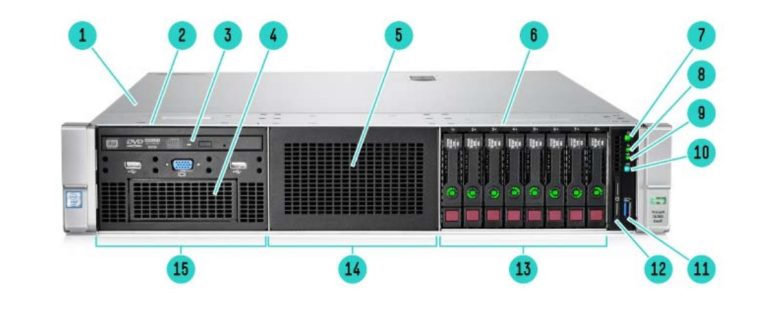

مکان نگهداری هارد در سرورهای HPE (Hewlett Packard Enterprise) به نام “Drive Bay” یا “Drive Slot” شناخته میشود. در سرورهای HPE، این bays معمولاً به صورت ماژولار طراحی شده‌اند و می‌توانند از چندین نوع هارد دیسک (HDD) و درایوهای حالت جامد (SSD) با اندازه‌های مختلف (مانند ۲.۵ اینچ و ۳.۵ اینچ) پشتیبانی کنند.
ویژگی‌های Drive Bay در سرورهای HPE:
- قابلیت Hot-Swap: بسیاری از سرورهای HPE این امکان را دارند که هارد دیسک‌ها به صورت Hot-Swap (تعویض در حین کار) تعویض شوند، به این معنا که می‌توان هارد دیسک‌ها را بدون خاموش کردن سرور تعویض کرد.
- قابلیت RAID: سرورهای HPE معمولاً از قابلیت‌های RAID پشتیبانی می‌کنند، که می‌توانند با استفاده از Drive Bayها، چندین هارد دیسک را به یکدیگر متصل کنند و از امنیت و عملکرد بهتری برخوردار شوند.
- پشتیبانی از درایوهای مختلف: Drive Bayها در سرورهای HPE می‌توانند هارد دیسک‌های مکانیکی (HDD) و درایوهای حالت جامد (SSD) با ظرفیت‌های مختلف را پشتیبانی کنند.
- پیکربندی‌های مختلف: بسته به مدل سرور، تعداد Drive Bayها متفاوت است. برخی مدل‌ها ممکن است دارای ۸، ۱۲ یا حتی ۲۴ Drive Bay باشند.
- نشانگر وضعیت LED: معمولاً در کنار هر Drive Bay، نشانگرهای LED برای نشان دادن وضعیت هارد دیسک‌ها (فعال، غیرفعال، خطا و …) وجود دارد.
در نهایت، انتخاب و پیکربندی صحیح Drive Bayها در سرورهای HPE می‌تواند تأثیر زیادی بر عملکرد، امنیت و قابلیت اطمینان سیستم داشته باشد.
۱. مکان قرارگیری هارد دیسک‌ها در سرورهای HPE
هارد دیسک‌ها در سرورهای HPE (مانند ProLiant Gen9) معمولاً در Drive Bay (بای هارد) قرار می‌گیرند. این بای‌ها می‌توانند از انواع مختلفی از هارد دیسک‌ها (SATA، SAS و SSD) پشتیبانی کنند.
۲. سرویس‌های نصب هارد
- درایو بی‌های قابل جابجایی: بسیاری از سرورهای HPE از Hot-Swap پشتیبانی می‌کنند، که به شما این امکان را می‌دهد که هارد دیسک‌ها را بدون خاموش کردن سرور تعویض کنید.
- سازگاری با RAID: هارد دیسک‌ها معمولاً به کنترلر RAID متصل می‌شوند که می‌تواند بر روی مادربرد یا به صورت یک کارت جداگانه باشد.
۳. کنترلر RAID و اتصال به مادربرد
- کنترلر RAID: هارد دیسک‌ها به کنترلر RAID متصل می‌شوند که معمولاً به مادربرد از طریق اسلات PCIe متصل میشود. این کنترلر می‌تواند RAID را مدیریت کند و به بهبود عملکرد و افزونگی داده‌ها کمک کند.
اگر سوال خاصی درباره مدل‌های خاصی از سرورها، نحوه نصب یا پیکربندی RAID یا هر جنبه دیگری دارید، لطفاً مشخص کنید تا اطلاعات دقیق‌تری ارائه دهم.

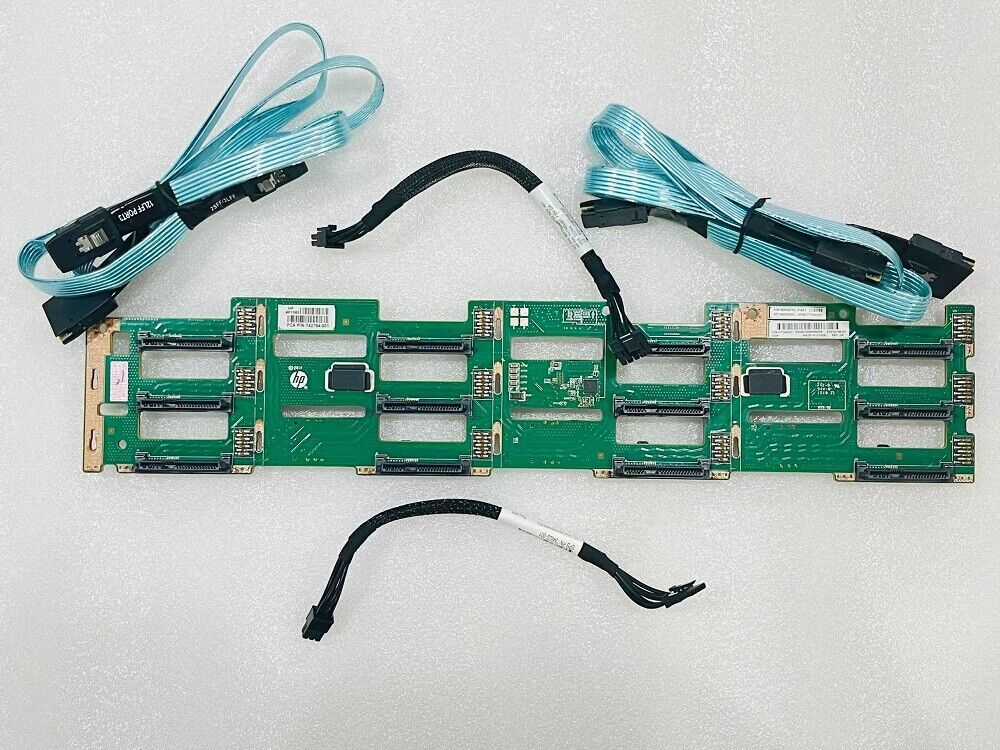

در سرورهای ، Backplane (پشت‌صفحه)
به عنوان یک جزء کلیدی در سیستم ذخیره‌سازی عمل می‌کند و به اتصال هارد دیسک‌ها (SATA/SAS) به مادربرد و کنترلر RAID کمک می‌کند. در ادامه توضیحاتی درباره SAS/SATA Backplane Board برای این سرور ارائه می‌دهم:
۱. تعریف Backplane
- Backplane یک برد مدار چاپی است که در آن کانکتورهای متعدد برای هارد دیسک‌ها و سایر اجزاء وجود دارد. این برد وظیفه انتقال داده‌ها و برق را بین هارد دیسک‌ها و کنترلر RAID یا مادربرد بر عهده دارد.
۲. مدل‌ها و انواع Backplane برای DL380 G9
- SAS Backplane: این نوع Backplane برای هارد دیسک‌های SAS (Serial Attached SCSI) طراحی شده است. SAS نسبت به SATA از سرعت و قابلیت اطمینان بیشتری برخوردار است و برای بارهای کاری سنگین و محیط‌های سازمانی مناسب‌تر است.
- SATA Backplane: این نوع Backplane برای هارد دیسک‌های SATA (Serial ATA) استفاده میشود. SATA معمولاً برای ذخیره‌سازی داده‌های انبوه و غیرانتقادی‌تر مناسب است.
۳. ویژگی‌های Backplane در DL380 G9
- تعداد درگاه‌ها: Backplane DL380 G9 معمولاً قابلیت پشتیبانی از ۸، ۱۲ یا ۲۵ هارد دیسک را دارد، بسته به پیکربندی سرور و نوع Backplane.
- Hot-Swap Support: بسیاری از Backplaneها از قابلیت Hot-Swap پشتیبانی می‌کنند که به شما این امکان را می‌دهد که هارد دیسک‌ها را بدون خاموش کردن سرور تعویض کنید.
- انتقال داده سریع: SAS Backplane معمولاً از سرعت‌های بالاتری برای انتقال داده‌ها نسبت به SATA پشتیبانی می‌کند، که به افزایش کارایی کلی سیستم کمک می‌کند.
۴. نحوه نصب Backplane
- نصب فیزیکی: Backplane معمولاً در ناحیه درایو سرور نصب میشود و به راحتی قابل دسترسی است.
- اتصالات: پس از نصب فیزیکی، Backplane به کنترلر RAID و مادربرد از طریق کابل‌های SAS/SATA متصل میشود.
۵. خرید و سازگاری
- مدل‌های سازگار: قبل از خرید Backplane، اطمینان حاصل کنید که مدل انتخابی با سرور HPE DL380 G9 سازگار باشد. HPE معمولاً مستنداتی برای راهنمایی در این زمینه ارائه می‌دهد.
