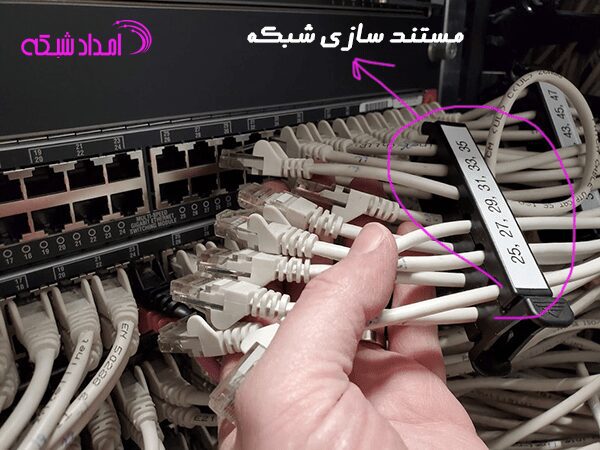

مستندسازی تجهیزات یک شبکه کامپیوتری کوچک

مستندسازی شبکه های کامپیوتری کوچک | گام به گام مستندسازی شبکه با ۲۰ کابل

پروژه مستندسازی کابل‌کشی و نودها در یک ساختمان کوچک با ۸ اتاق (هر اتاق ۴ تا نود) و یک اتاق سرور کوچک، یک رویکرد ساده و کاربردی را برای مدیریت اتصالات شبکه فراهم می‌کند. در این سناریو، از سیستم نامگذاری متناسب با ساختار ساختمان استفاده شده است. هر طبقه با حروف مختلف (مانند A و B) نامگذاری شده است و هر اتاق با ترکیبی از حرف و عدد شناسایی می‌شود.

طبقه اول و دوم به ترتیب “Level A” و “Level B” نامگذاری شده‌اند. هر اتاق با ترکیبی از حرف طبقه و عدد اختصاص داده شده به طبقه، مثل “A1” یا “B2”. هر اتاق دارای ۴ نود می‌باشد که با حروف A تا D نامگذاری شده‌اند (مثل “نود A1” یا “نود B3”).

هر پورت در اتاق نیز به یک نود متصل است. به عنوان مثال، پورت ۱ در اتاق ۱۰۱ با “نود ۱۰۱-A” مرتبط است. این نامگذاری کمک می‌کند تا به راحتی اتصالات را شناسایی کرده و مدیریت کنیم. برای ایجاد ساختار منظم، از حروف برای ناحیه‌بندی ساختمان و اعداد برای شناسایی سطوح داخل هر ناحیه استفاده شده است.

قواعد نامگذاری و استفاده از حروف و اعداد برای نامگذاری اتاقها تجهیزات و کابلها

نمونه کامل و راهنمای عملی برای نامگذاری سر کابهای شبکه با ۲۰ نود

در این پروژه، از یک رویکرد نامگذاری که ترکیبی از حروف A، B، C و اعداد ۱، ۲، ۳ می‌باشد، به منظور تعیین هویت واحدها و نودهای مختلف استفاده شده است. این ترکیب از حروف و اعداد به دلیل سادگی و قابل فهم بودن، برای تفکیک و شناسایی هر واحد و نود در ساختمان انتخاب شده است.

حروف (A، B، C): نشان‌دهنده نودها و نودهای مختلف اتاق می‌باشند. به طور مثال، نود A ممکن است به اتاق کارمندA ارتباط داشته باشد، در حالی که نود B ممکن است به; کارمند B اختصاص داشته باشد.

اعداد (۱، ۲، ۳): نمایانگر سطح مختلف در هر ساختمان می‌باشند. به عنوان مثال، در اتاق ۱۰۱ ، حروف A تا D ممکن است به نودهای مختلف داخل این اتاق ارتباط داشته باشند.

این نامگذاری از عناصر ساده و مفهومی بهره می‌برد تا مستندسازی بهبود یابد و تاکید بر نکات اجرایی و کاربردی باشد. در انتخاب این نامگذاری، تسهیل در شناسایی، سازماندهی موثر، و کاهش

گام به گام نامگذاری اتاق‌ها , پورتها و تجهیزات در این پرو

اهمیت نامگذاری: توضیح در مورد چرا نامگذاری اتاق‌ها و پورت‌ها اهمیت دارد و چگونه بهترین نام‌ها را انتخاب کنید.


توضیحات نودها و تجهیزات متصل

نقشه کابل‌کشی و اتصالات

“چگونه نقشه کابل‌کشی را به صورت عملی و روان تهیه کنید”

  • مراحل مرتبط با ایجاد یک نقشه کابل‌کشی جامع و کارآمد.
  • نکات بهینه برای نشان دادن اتصالات مختلف در نقشه.


مدیریت کابل‌ها و به‌روزرسانی مستندات

“چگونه کابل‌ها را مدیریت کنیم و مستندات را به‌روز نگه داریم”

  • راهکارهایی برای مدیریت بهینه کابل‌ها در ساختمان.
  • نکات مهم در به‌روزرسانی مستندات به منظور دقت و کارایی بیشتر.
برچسب گذاری روی کابل شبکه


نکات اجرایی برای بهبود سئو و مدیریت نودها

نکات کاربردی برای بهبود سئو و مدیریت بهینه نودها

  • ارائه راهکارها و نکات عملی برای بهبود جایگاه در موتورهای جستجو.
  • مدیریت بهتر نودها بر اساس تجربیات و نکات عملی.

نامگذاری نودها در طبقه اول :

در طبقه اول سه اتاق در نظر گرفته شده است . اتاقهای ۱۰۱-۱۰۲-۱۰۳

اتاق ۱۰۱:

پورت ۱: نود ۱۰۱-A (سرور اصلی)
پورت ۲: نود ۱۰۱-B (ذخیره‌سازی داده – NAS)
پورت ۳: نود ۱۰۱-C (نقطه دسترسی – طبقه ۱)
پورت ۴: نود ۱۰۱-D (دوربین‌های امنیتی – اجزای شرقی)
اتاق ۱۰۲:

پورت ۵: نود ۱۰۲-A (کارگاه کارمندان)
پورت ۶: نود ۱۰۲-B (پرینترها و اسکنرها)
پورت ۷: نود ۱۰۲-C (تلفن‌های VoIP)
پورت ۸: نود ۱۰۲-D (نقطه دسترسی مهمانان – Wi-Fi)
اتاق ۱۰۳:

پورت ۹: نود ۱۰۳-A (تجهیزات AV اتاق کنفرانس)
پورت ۱۰: نود ۱۰۳-B (تلویزیون هوشمند – طبقه ۱)
پورت ۱۱: نود ۱۰۳-C (سیستم کنترل نورپردازی)
پورت ۱۲: نود ۱۰۳-D (سنسورهای محیطی)


نامگذاری نودها در طبقه دوم:

در طبقهدوم تعداد ۲ اتاق در نظر گرفته شده است . اتاقهای ۲۰۱-۲۰۲

اتاق ۲۰۱:

پورت ۱۳: نود ۲۰۱-A (IT Department Workstations)
پورت ۱۴: نود ۲۰۱-B (Private Cloud Server)
پورت ۱۵: نود ۲۰۱-C (VoIP Phones)
پورت ۱۶: نود ۲۰۱-D (Access Point – Floor 2)
اتاق ۲۰۲:
پورت ۱۷: نود ۲۰۲-A (Developer Workstations)
پورت ۱۸: نود ۲۰۲-B (Testing Server)
پورت ۱۹: نود ۲۰۲-C (Video Conferencing System)
پورت ۲۰: نود ۲۰۲-D (Guest Wi-Fi Access Point)

ابزارهای مستندسازی تجهیزات و کابل شبکه ها

رفع اشکال در مستندسازی کابل‌کشی شبکه

ارزش مستندسازی شبکه در کسب و کار

مستندسازی شبکه و استفاده از الگوها
