Mikrotik BGP Routing

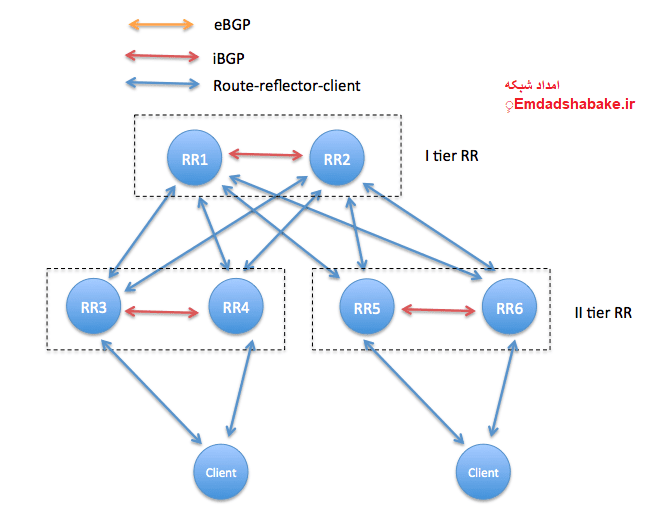

راه اندازی پروتکل Bgp در میکروتیک

پروتکل مسیر یابی داینامیک BGP در شبکه میکروتیک

ین پروتکل در دسته EGP ها قرار میگیرد و پروتکلی است که برای مسیریابی در سطح اینترنت، مسیریابی بین Service Provider ها و شبکه های بسیار بزرگ استفاده میشود. عموما بسیاری از مراکز در سطح داخلی خود یکی از پروتکل های IGP (مثل OSPF ,EIGRP و…) را پیاده سازی میکنند و برای ارتباط به دیگر مراکز در دیگر نقاط دنیا از BGP استفاده میکنند. این پروتکل ویژگی های بسیار زیادی دارد که در آینده با آنها آشنا میشوید،از ویژگی های

مؤلفه‌های جدول مسیریابی BGP عبارتند از

  • IP آدرس مقصد / Subnet Mask
  • مسیر AS
  • IP آدرس هاپ بعدی

AS یا سیستم خودمختار چیست ؟ و Bgp چگونه از AS استفاده میکند؟

 وقتی دو Autonomous System)AS، سیستم خودمختار، گروهی از دستگاه‌ها که توسط یک سازمان مستقل مدیریت می‌شوند) اقدام به برقراری ارتباط و تبادل اطلاعات با یکدیگر می‌کنند معمولاً از BGP برای مسیریابی استفاده می‌کنند. از دیدگاه مسیریابی، محیط اینترنت از تعداد زیادی AS تشکیل‌شده که با راه‌های ارتباطی اصلی به هم متصل شده‌اند. هر AS دارای یک شماره‌ی مستقل است که به آن (Autonomous System Number)ASN می‌گویند. ASNهای برای استفاده در مسیریابی بیرونی اختصاص داده‌شده‌اند. BGP می‌تواند تمام ASهای مختلف را ببیند، هر ASN را شناسایی و بهترین مسیر (طبق سیاست‌ سیستم) را انتخاب کند.

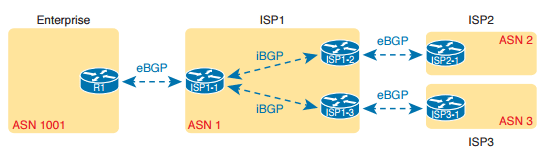

راه اندازی Bgp  در میکروتیک
روش راه اه اندازی و تفاوت Bgp داخلی و خارجی چیست ؟

تفاوت پروتکل های مسیریابی OSPF و BGP را می توانیم به شکل زیر تعریف کنیم :

  • BGP مخفف Border Gateway Protocol است و OSPF مخفف Open Shortest Path First
  • BGP در شبکه های بسیار کلان با بیشتر از یک Autonomous System کار می کند در حالیکه OSPF یک پروتکل متوسط است
  • BGP در اینترنت و AS های بزرگ مورد استفاده قرار می گیرد اما OSPF در شبکه های داخلی
  • BGP دارای پیچیدگی های بیشتری به به پروتکل OSPF است.

روش راه اندازی BGP در روتر میکروتیک

جهت راه اندازی BGP در میکروتیک شما ابتدا باید توسط نرم افزار Winbox وارد میکروتیک شوید.

راه اندازی BGP در میکروتیک
راه اندازی و تنظیم پروتکل Bgp در روترهای میکروتیک بزرگ و کلود میکروتیک

ابتدا یک اینترفیس پورت بریج به نام LoopBack ایجاد نمایید .
۱. سپس از منوی سمت چپ بر روی عبارت Routing سپس BGP کلیک کنید. در تب Instance یک پروفایل جدید با مشخصات زیر ایجاد کنید :
Name: نام مربوطه پروفایل
AS: شناسه AS شما
Router ID : شناسه روتر (عموما آیپی روتر استفاده می شود)
سپس تیکت گزینه Client to client reflection را بر دارید و این پروفایل رو ایجاد کنید.

۳.در انتها در تب Network ساب نت هایی که می خواهید روی ارتباط BGP شما advertise شود را ایجاد کنید.
موفق باشید

۲.وارد تب Peer شوید و یک پروفایل جدید با مشخصات زیر ایجاد کنید :
Name: نام پروفایل روتر مقابل شما
Instance : نام پروفایل ایجاد شده BGP
Remote Address : آدرس آیپی روتر مقابل یا اطصلاحا Neighbour شما
Remote AS: AS روتر مقابل یا peer شما
و اینتر فیس Update Source آنرا LoopBack قرار دهید .
سپس پروفایل را ایجاد کنید. پس از ایجاد این پروفایل در زیر عبارت State باید عبارت Established باشد که این عبارت به معنی برقراری صحیح ارتباط bgp شما می باشد.

BGP عنوان یک پروتکل مسیریابی داینامیک


در میکروتیک، BGP به عنوان یک پروتکل مسیریابی داینامیک به‌کار می‌رود. BGP یک پروتکل مسیریابی مبتنی بر وضعیت وزنی (Path Vector) است که عمدتاً در شبکه‌های اینترنتی برای تبادل اطلاعات مسیریابی بین انواع شبکه‌ها و ارائه دهندگان خدمات اینترنت (ISPs) به‌کار می‌رود.

در میکروتیک، شما می‌توانید BGP را به‌عنوان یکی از پروتکل‌های مسیریابی انتخاب کرده و تنظیمات مربوط به آن را انجام دهید. این پروتکل برای ارتباط و تبادل اطلاعات مسیریابی بین مسیریاب‌ها (راوترها) استفاده می‌شود و می‌تواند به‌عنوان یکی از ابزارهای مهم در ایجاد ارتباطات بین ارائه‌دهندگان خدمات اینترنت (ISPs) یا در شبکه‌های متنوع داخلی مورد استفاده قرار گیرد.

برای تنظیم BGP در میکروتیک، شما نیاز به پیکربندی پارامترهای مربوط به ASN (شماره خودکار سیستم)، ارتباطات Peer BGP، فیلترینگ مسیرها و سایر تنظیمات مربوط به BGP خواهید داشت. این تنظیمات به شما این امکان را می‌دهند که مسیرهای بهینه برای انتقال داده در شبکه‌های بزرگتر ایجاد کنید.
