فایروال Sophos: یک تونل GRE را پیکربندی کنید
ررسی اجمالی
Generic Routing Encapsulation (GRE) یک پروتکل کپسوله سازی بسته IP ساده است. تونلهای GRE عمدتاً بهعنوان وسیلهای برای حمل پروتکلهای مسیریابی دیگر در یک شبکه عمدتاً IP استفاده میشوند. آنها نیاز به همه پروتکلها (به جز IP) را برای انتقال دادهها حذف میکنند و هزینههای اضافی را از جانب مدیر شبکه کاهش میدهند.
تونل های GRE به طور کلی در سناریوهای زیر استفاده می شوند:
- حمل ترافیک چندپخشی؛ به عنوان مثال، پروتکل های مسیریابی پویا، مانند پروتکل مسیریابی دروازه داخلی پیشرفته (EIGRP) و اولین مسیر کوتاه باز (OSPF).
- برای حمل ترافیک پروتکل غیر قابل مسیریابی مانند NetBIOS یا ترافیک غیر IP از طریق یک شبکه IP.
- برای پیوند دادن دو شبکه مشابه که با آدرس های IP مختلف به هم متصل هستند.
بخش های زیر پوشش داده شده است:
محصول و محیط زیست
فایروال سوفوس
پیکربندی یک تونل GRE
Head Of Office | HO | 1 |
Branch Of Office | BO | 2 |

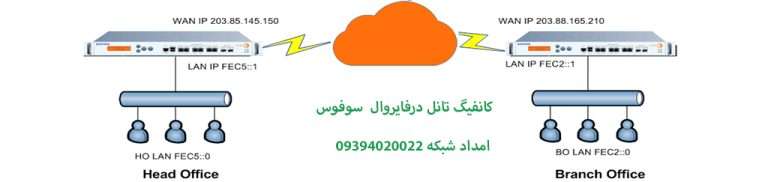

یک تونل GRE بین شبکه های دفتر مرکزی (HO) و شعبه (BO) ایجاد کنید. مشتریان BO با سرور WINS در HO از طریق ترافیک NETBIOS برای ثبت نام و تفکیک نام متصل می شوند. سناریوی شبکه در نمودار زیر نشان داده شده است. توجه : تونل های GRE را نمی توان روی رابط های پویا WAN مانند PPPoE و DHCP پیکربندی کرد. مراحل زیر را برای ایجاد یک تونل GRE بین شبکه های HO و BO دنبال کنید. پیکربندی در سوفوس فایروال CLI هر دو شبکه انجام می شود.
ایجاد تونل GRE
- با استفاده از Telnet یا SSH وارد CLI شوید .
- گزینه 4 را انتخاب کنید . کنسول دستگاه .
- با اجرای دستورات زیر یک تونل GRE بین دو شبکه ایجاد کنید:
نحو :system gre tunnel add name <name> local-gw <WAN port> remote-gw <remote gateway IP address> local-ip <local IP address> remote-ip <remote IP address>
نکته :local-ip
وremote-ip
می تواند هر آدرس IP استفاده نشده ای باشد که در یک شبکه است (مثلاً 5.5.5.0/30).
دفتر مرکزیsystem gre tunnel add name gre local-gw PortB remote-gw 202.134.168.208 local-ip 5.5.5.2 remote-ip 5.5.5.1
شعبهsystem gre tunnel add name gre local-gw PortB remote-gw 202.134.168.202 local-ip 5.5.5.1 remote-ip 5.5.5.2
پیکربندی مسیر GRE
ترافیک بین شبکه ها را تعریف کنید.
- وارد CLI شوید و دستورات زیر را اجرا کنید:
نحو: دفتر شعبهsystem gre route add net <remote network> tunnelname <tunnel name>
دفتر مرکزیsystem gre route add net 172.50.50.0/255.255.255.0 tunnelname gre
system gre route add host 172.16.16.2 tunnelname gre
- با اجرای دستور، پیکربندی تونل GRE را مشاهده کنید
system gre tunnel show
.
افزودن قوانین فایروال
قوانین فایروال VPN-LAN و LAN-VPN را در هر دو فایروال شبکه های HO و BO اضافه کنید تا به ترافیک GRE اجازه دهید.
- به فایروال بروید و روی +Add Firewall Rule کلیک کنید .
- یک قانون فایروال کاربر یا شبکه جدید مانند شکل زیر ایجاد کنید:
توجه: برای SFOS 18.0 و جدیدتر، به صفحه مستندات بروید افزودن یک قانون فایروال .
پیکربندی بالا یک تونل GRE بین فایروال های HO و BO ایجاد می کند.
اطلاعات مرتبط
